Van Cửa Phai
Van cửa phai (còn gọi là cửa phai, van phai hoặc penstock) là thiết bị điều tiết dòng chảy trong các hệ thống cấp thoát nước, thủy lợi, xử lý nước thải, và kênh mương. Van hoạt động theo nguyên lý nâng – hạ tấm chắn (cánh van) để kiểm soát hoặc ngăn chặn dòng chảy.
Van cửa phai loại nhỏ thường được sử dụng trong hệ thống thoát nước đô thị, cống hộp, trạm bơm và nhà máy xử lý nước với thiết kế nhẹ, linh hoạt và dễ lắp đặt.
"Chúng tôi có nhà máy sản xuất chế tạo nên có thể đáp ứng mọi loại kích thước và vật liệu phù hợp với mọi yêu cầu của khách hàng"
Cấu Tạo Của Van Cửa Phai Loại Nhỏ

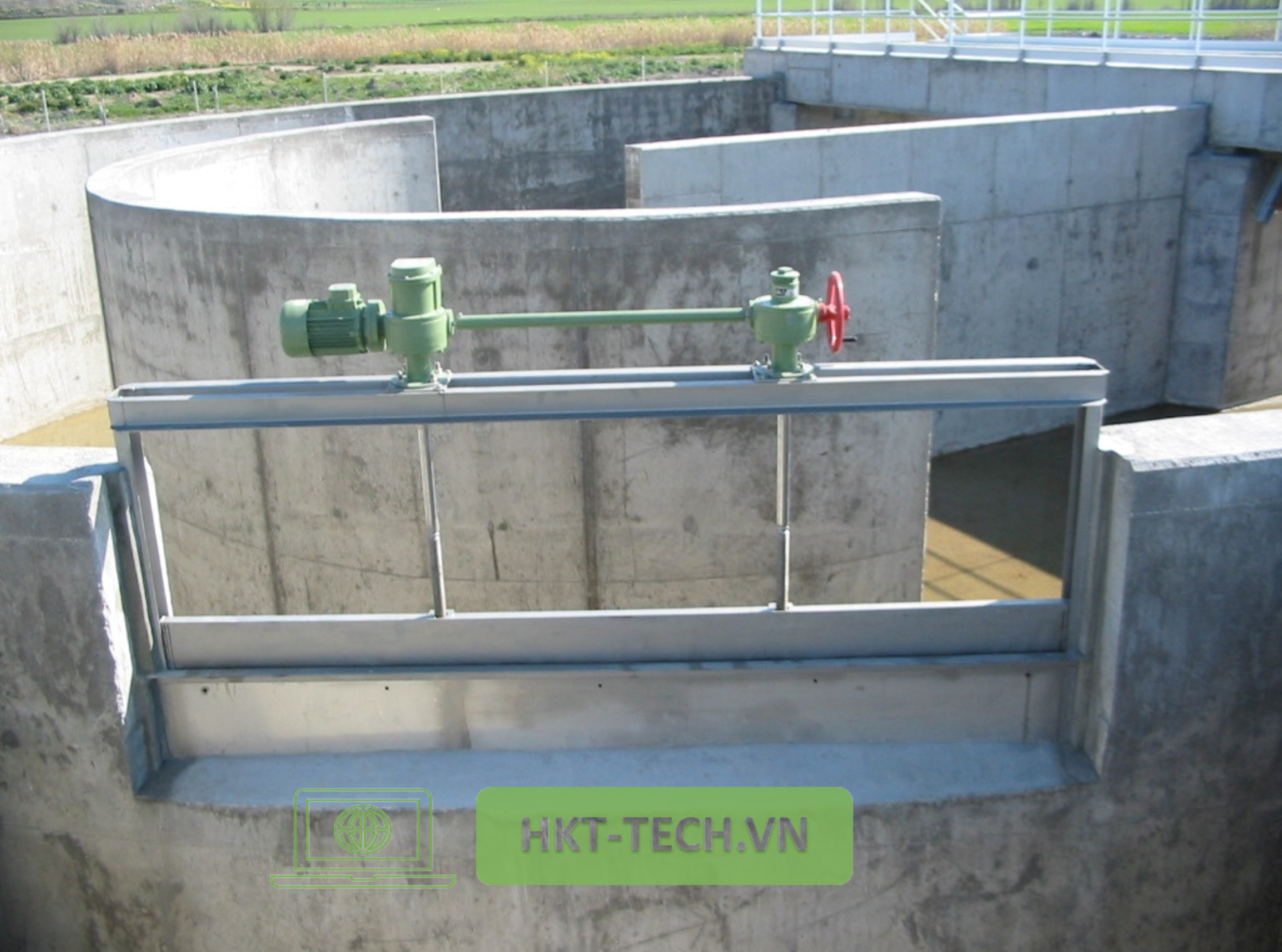

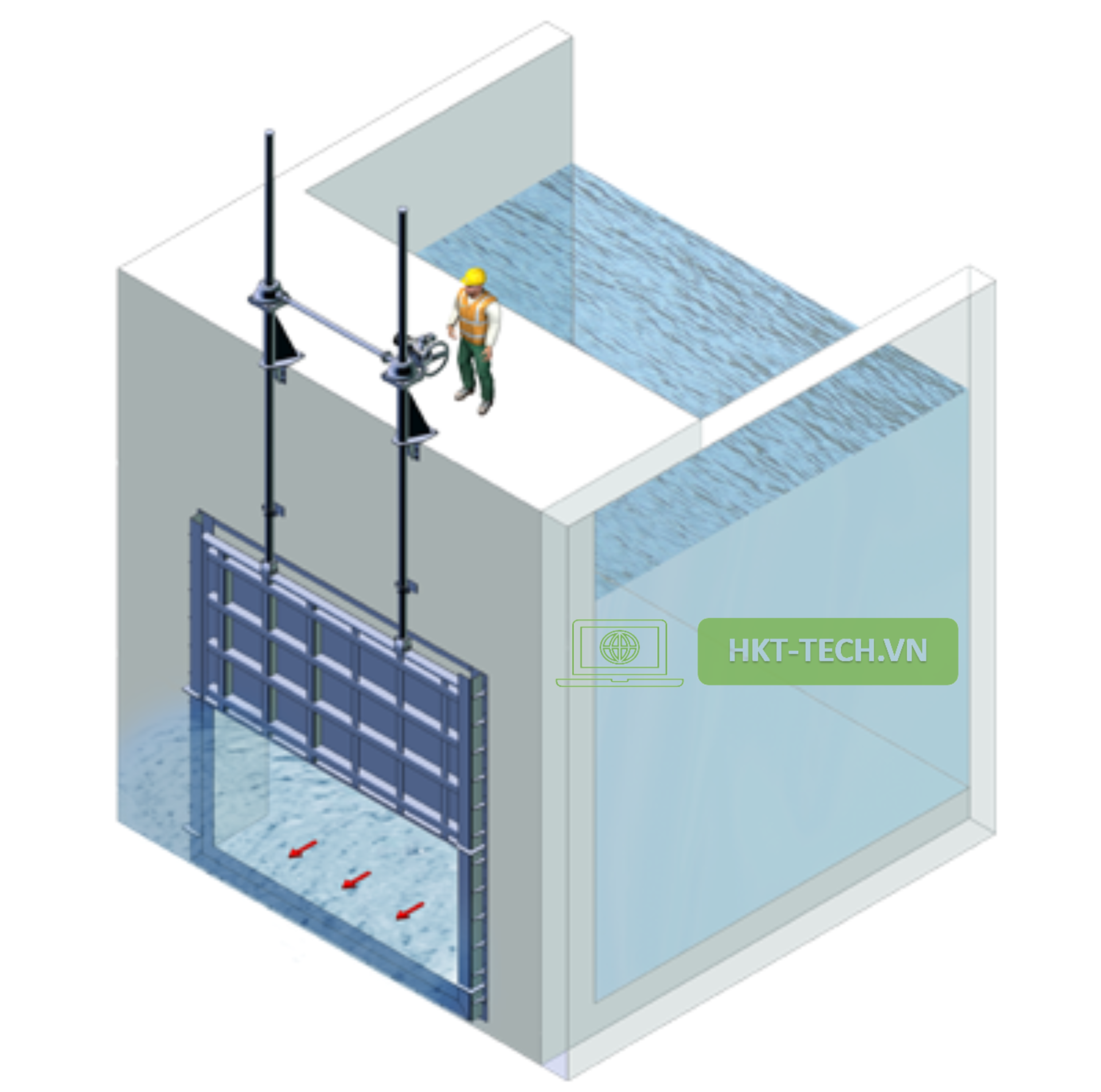

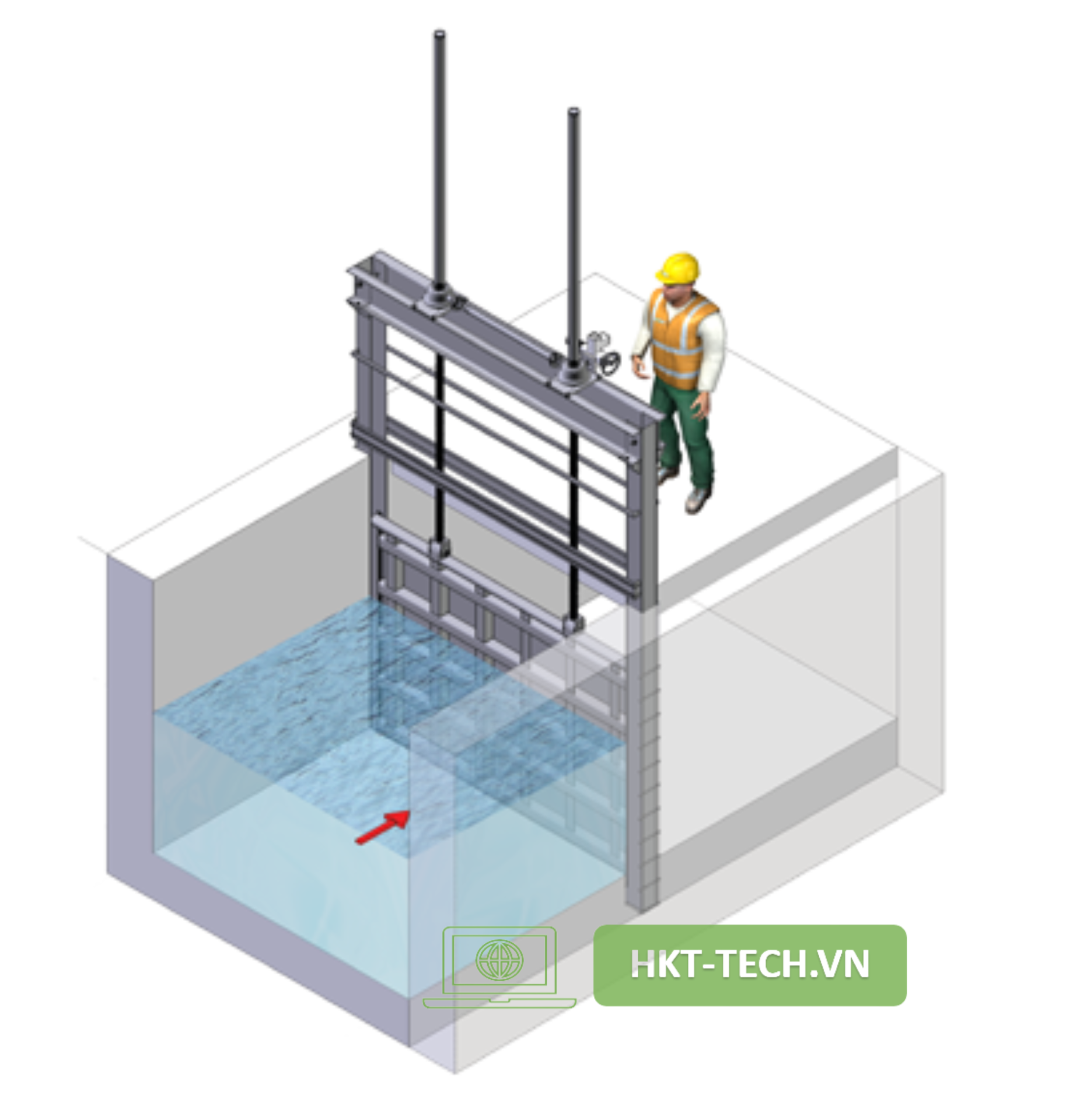

- Kiểu van: Van cửa phai 4 mặt kín (lắp kín mặt lỗ trên tường: trên, dưới, trái, phải); Van cửa phai 3 mặt kín (lắp trên mương, cửa xả tràn: trái, phải, dưới); Van cửa phai kiểu tràn (Được thiết kế với mục đích điều tiết dòng nước: Khi mực nước tới ngưỡng sẽ tự động tràn xuống và giữ được mực nước cố định).
- Khung van (Frame) – Làm từ thép không gỉ (Inox 304/316), gang, SS400 sơn phủ Epoxy/ Thép mạ kẽm hoặc nhựa composite.
- Cánh van (Gate) – Tấm chắn điều tiết nước, có thể làm bằng thép, gang hoặc nhựa HDPE.
- Chiều rộng lòng van: W= 200 mm đến 1500 mm.
- Chiều cao lòng van: H= 200 mm đến 1500 mm.
- Trục chính (Spindle) – Dẫn động cửa van lên/xuống, thường làm bằng thép không gỉ.
- Bộ phận dẫn hướng - Là bộ phận giúp cố định hướng di chuyển lên xuống của cánh van, giúp cánh van di chuyển không bị lệch trục. Gồm 2 thanh dẫn hướng được lắp đặt hai bên hông của khung van.
- Vít me (Screw) - Là bộ phận nối cánh van với bộ phận vít me nâng, tùy theo kích thước van và nhu cầu sử dụng của hệ thống thì có thể lắp đặt 1 tới 2 trục truyền trong van. Vít me thường được chế tạo từ đồng nguyên khối để van được vận hành trơn tru.
- Gioăng làm kín (Sealing Gasket) – Cao su EPDM hoặc NBR đảm bảo kín nước, ngăn rò rỉ.
- Hệ thống vận hành – Có thể điều khiển bằng tay quay, vô lăng, hoặc bộ truyền động điện - actuator.
- Phụ kiện cung cấp: Bao gồm các phụ kiện như bulong, nở, chuyên dụng để lắp đặt
- Tiêu chuẩn áp dụng: TCVN 8298:2009/ Din/ AWWA
Nguyên Lý Hoạt Động
- Mở van: Quay tay quay hoặc vận hành mô-tơ để nâng cửa van, cho phép nước chảy qua.
- Đóng van: Hạ cửa van xuống để chặn dòng nước hoặc điều tiết lưu lượng chảy qua.
- Điều tiết lưu lượng: Điều chỉnh độ mở của cửa van để kiểm soát mức nước.
Chọn Van Cửa Phai Phù Hợp
- Kích thước lắp đặt – Chọn theo đường kính ống/cống hoặc chiều rộng kênh xả.
- Chất liệu – Inox 304/316 cho môi trường ăn mòn cao, SS400 sơn phủ Epoxy hoặc composite phù hợp với môi trường nước và hóa chất nhẹ.
- Cơ chế vận hành – Điều khiển bằng tay quay, điện, hoặc khí nén tùy theo nhu cầu.
- Môi trường sử dụng – Nước thải, nước sạch, nước biển hoặc hóa chất.
